在现代离线AC-DC电源解决方案中，可编程性和自适应控制提供了智能家居设备所需的灵活性和智能性，以便更好地与电源系统连接。在这些系统中，次级侧单片机（MCU）通常无法在不使用独立偏置电源的情况下启动系统。

      日前，Microchip Technology推出了一款全新参考设计，利用MCP1012高压辅助AC-DC控制器解决了这一问题，可在许多应用中取消独立偏置电源。MCP1012离线辅助器件使系统能将功率和占空比的控制转移到次级侧单片机上。通过简化设计、减小尺寸和成本，系统与负载之间的控制可以实现更加精确和有目的地耦合。

全新AC-DC控制器采用已向Würth Elektronik eiSos授权的Inde-Flux变压器技术，简化设计，减小尺寸并降低成本

      参考设计采用专利隔离技术用于隔离反馈。这项专利隔离技术称为Inde-Flux变压器技术，已向Würth Elektronik eiSos公司授权。Inde-Flux变压器（部件编号750318659）是Würth Elektronik eiSos利用该专利制造的第一款变压器，将作为Microchip 15W MCP1012离线参考设计的组件出售。这款变压器将信号功率和信号通信结合到一个器件中，无需光反馈或独立的信号变压器。全新参考设计还可以选择采用更传统的方法，使用平面脉冲变压器，与更传统的光耦合器和信号变压器一起工作。通过使用该变压器和Microchip新推出的MCP1012 AC-DC控制器以及SAM D20系列32位单片机组合，可实现次级侧控制。

       MPC1012初级侧辅助控制器为次级侧单片机提供了系统启动、门控和保护离线反激转换器的功能。该器件具有一系列功能，如直接测量和主动稳压或稳流，通过直接闭环实现高环路带宽，以及简化负载参考系统的通信。

15W MCP102离线参考设计为15W离线电源设计提供了主要工作元素，并配备了必要固件，以消除初级侧辅助电源。这可以降低系统的复杂性，包括消除许多应用中对光耦的需求，如家电和智能音箱。在Würth Elektronik eiSos的支持下，Inde-Flux变压器技术可根据需要扩展到不同电压和功率水平的标准和定制变压器设计。

      Microchip模拟、电源和接口业务部高级副总裁Rich Simoncic表示：“将采用Inde-Flux技术的Würth Elektronik eiSos变压器与我们的MCP1012 AC-DC控制器和SAM D20系列32位单片机相结合，为离线电源管理创造了一个独特的解决方案。这些器件能够更简单、更可靠地实现主元件和辅助元件之间的复杂双向通信，这些元件用于许多利用离线电源的隔离应用中。当解决方案用于具有次级侧单片机的系统时，客户可节省高达60%的偏置电源面积，并将偏置电源物料清单成本降低3美元以上。”

开发工具

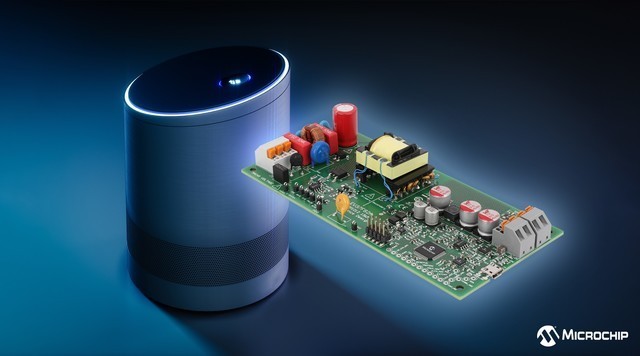

      15W MCP1012 离线参考设计包括用户指南，并附带原理图和物料清单、设计文件、固件和一个演示装置。Microchip还为MCP1012 AC-DC控制器提供了基础款1W评估板DT100118。

供货与定价

      15W MCP1012离线参考设计，部件编号为EV37F82A，现已上市，每件售价225美元。DT100118 1W参考设计现已上市，每件售价115美元。MCP1012-V/EKA现已上市，5000件起售的单价是0.40美元起。
